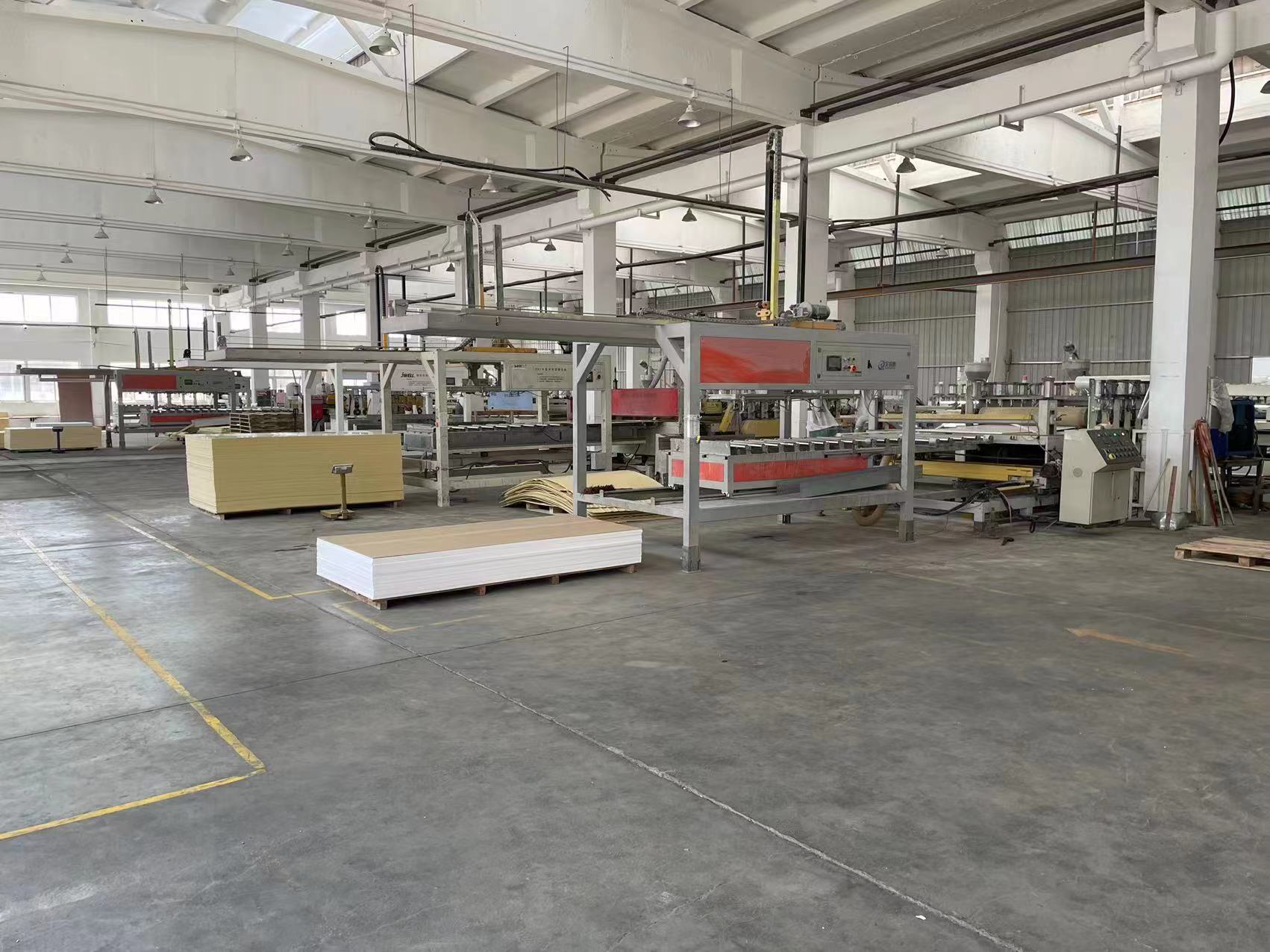

PVC泡沫板 是一种PVC产品，近年来迅速上升。该产品具有环境保护，耐水性和方便装置的优势，很快就赢得了客户的青睐。在PVC泡沫板的挤出过程中，普通异常状态主要包括：板不均匀，表面不光滑，密度不准确，波线，韧性不好等。我们应该如何解决这些问题？

Sur脸 是不平衡的

通常，壁板的局部不平衡主要发生在形成模具的真空形成部分中。如果真空度不够，或者设置模具的冷却水还不够壁板产品的速率。如果当地水最大开放并且仍然不高，请卸下设置模具以清理其真空路径。

表面不光滑

原因是模具的总温度太高，或者挤出机的真空泵无法正常工作。调整：整体上将模具的温度降低几度或清洁挤出机的真空泵。

破裂 PVC泡沫 木板

检查PVC泡沫板是否损坏并淹没了PVC泡沫板。或配方中润滑剂的含量太高，尤其是外部润滑的量太高。或使用相对较低的稳定剂，内部和外部润滑的量过多，并且稳定成分太小。

表面波线

主要原因是排出不平。出院不平的原因是：过度塑料和太软融化；材料流不均匀；牵引和挤出之间的不匹配；过高的熔体强度和反弹等；

我们可以从以下方面解决这一点：

一过程：

（1）降低生产速度，例如螺丝速度，进料速度等，并适当提高牵引速度；在生产中，有时通过以这种方式调整波浪模式会消失。

2）降低挤压温度。许多目前生产PVC泡沫板的公司使用小型管道材料，塑料钢材材料或泡沫材料进行生产。这些材料是次要加工材料，而且增塑非常快。适当减少增塑对生产和产品稳定性具有一定的好处。

二设备：

1.增加螺钉的间隙，适当地减少剪切，并减慢增塑；

2.清洁头部并抛光它，尤其是模具的末端，使熔融材料流畅地流动。

3.检查模具是否存在问题，例如忘记安装定位引脚，或者螺钉是否存在问题，例如非浓度等，这会导致材料流有偏见，通常只有更多的材料在一侧，并且很难通过调整公式来消除它。

三，公式：

1，适当地增加了外部润滑的量并减少内部润滑的量，但不要调整过多。

2，在不影响泡沫的前提下，可以适当降低泡沫调节器，也可以选择具有较小熔体强度的泡沫调节器。这种情况仅限于熔体强度太大而无法防止出口融化的材料的情况。身体强度太大，反弹，形成波段。

韧性不佳

首先是使用太多的二级材料。其次，考虑外部润滑的量是否太高，尤其是在使用廉价稳定器的情况下。为了不粘贴，数量将增加，这将导致整体配方中的外部润滑过多。再次考虑是否有PVC材料的塑料。较差的增塑或过度塑料会使产品变脆。最后，如果排除这些问题或韧性不足，则可以适当添加固化的修饰符CPE-135A。

在PVC泡沫板的生产过程中，应注意围绕卫生和纪律的设备状态。设备状态应注意（1）主发动机的电流和机器头的压力是否合适（2）温度控制桌上的温度和每个电流表是否正常工作（3）温度是否正常（3）主电机和齿轮盒的太高（4）真空泵是否正常（5）模具的热电偶是否可以插入到末端（6）（6）水和电的末端。
